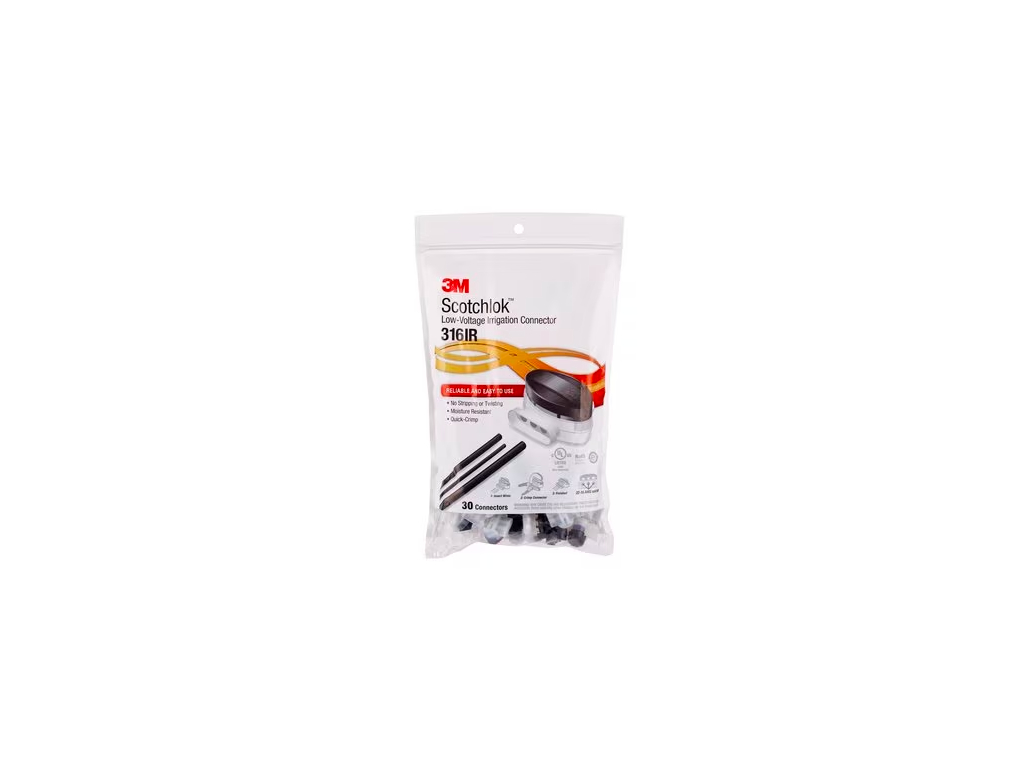

3M™ Scotchlok™ IDC 316IR – feuchtigkeitsbeständiger Pigtail-Verbinder
Artikelnummer: 7000058271Detaillierte Produktbeschreibung
Der 3M™ Scotchlok™ IDC 316IR verbindet zwei oder drei Leiter in Pigtail-Form – schnell, zuverlässig und feuchtigkeitsbeständig. Der einzigartige „U“-Kontakt sorgt für eine sichere elektrische Verbindung, die ohne Abisolieren oder Verdrehen der Leiter einrastet. Empfohlen für niederenergetische, feuchtigkeitsbeständige Leitungen; einsetzbar bei Anwendungen < 600 V. Die Nylon-Isolation ist flammhemmend, UL/CSA-zertifiziert und für bis zu 105 °C ausgelegt.
Typische Anwendungen
-
Bewässerungsanlagen / Sprinkler (Irrigation)
-
Niederenergetische, feuchtigkeitsbeständige Leitungen in Steuer-/Versorgungssträngen
-
Service & Nachrüstung in feuchten Umgebungen, wo feuchtigkeitsresistente Verbindungen gefordert sind
Verarbeitungshinweise
-
Leiter einlegen, ohne abzuisolieren; U-Kontakt eindrücken, bis er einrastet
-
Für gleichbleibende Qualität ein geeignetes 3M Crimpwerkzeug (z. B. E-9BM) verwenden
-
Verbindung visuell prüfen (sicherer Sitz, saubere Klemmung)
-
Einsatzgrenzen beachten: < 600 V und bis 105 °C; nur für niederenergetische, feuchtigkeitsbeständige Leitungen verwenden
Zusätzliche Parameter
| Kategorie: | Andere Produkte |
|---|---|
| Gewicht: | 0.1 kg |
| EAN: | 00054007504191 |
| Material: | Selbstverlöschendes Nylon |
| Anschlussart: | Entfernung der Isolierung |
| Anwendung der Spannung: | Niederspannung |
| Art der Verbindung: | Offenes Kabel mit einem Stecker |
| Empfohlene maximale Nennspannung: | 600 V |
| Empfohlenes Crimpwerkzeug: | E-9BM |
| Farbe der Isolierung: | Kappe schwarz, Körper weiß |
| Füllung mit Korrosionsschutzgel: | Ja |
| Isolierendes Material: | Nylon |
| Klicken Sie auf Maximaler Außendurchmesser der Dämmung (metrisch): | 3,9 mm |
| Max. Anzahl von Kernen: | 3 |
| Maximale Betriebstemperatur (Celsius): | 105 Grad Celsius |
| Maximale Leitergröße: | 1,5 mm² |
| Maximaler Außendurchmesser der Isolierung im Betriebszustand (metrisch): | 3,9 mm |
| Minimale Leitergröße: | .34 mm² |
| Produktfarbe: | Schwarz, Weiß |
| Produkttyp: | Anschluss |
| Selbstbefriedigung: | Ja |
| Schalten ohne Unterbrechung: | Nein |
| Stecker / Steckerwerkzeug: | 3M Crimpzange E-9BM, 8" mechanische Zange (Slip Joint) |
| UL-Dateinummer: | E23438 |
| Widerstandsfähig gegen Feuchtigkeit: | Ja |
